Ученые ЛЭТИ разработали «умную» СВЧ-антенну стандарта связи 5G

Действующий прототип устройства позволяет управлять характеристиками излучения с тем, чтобы в случае перемещения абонентов за пределы зоны действия сети скорректировать в их направлении радиосигнал для сохранения качества связи.

Постоянный рост объемов передачи информации с помощью беспроводных (мобильных) систем вызывает потребность в развитии телекоммуникационных технологий по всему миру. Этот фактор приводит к необходимости создавать новые более эффективные стандарты связи, которым соответствуют определенные диапазоны частот радиоволн. В частности, сегодня наиболее актуальным из них является пятое поколение мобильных систем связи – 5G, которое работает как в сверхвысокочастотном диапазоне (СВЧ), так и в диапазоне миллиметровых длин волн.

Однако для массового внедрения сетей стандарта 5G требуется обеспечить их соответствующей компонентной базой, недорогой в производстве и эксплуатации, а также способной работать в широком диапазоне частот (для стандарта 5G обсуждаются выделение частот в РФ – в двух диапазонах: 410 – 7125 МГц (FR1) и 24.250 – 52.6 ГГц (FR2)).

В текущих поколениях систем связи используются частоты, которые обеспечивают всестороннее покрытие радиосигналом на определенной территории. Проблемой, которая возникает в связи с переходом на стандарт 5G FR2 (диапазон миллиметровых длин волн), является тот факт, что сигнал значительно сильнее затухает в атмосфере. Поэтому для обеспечения определённой зоны высокоскоростной надежной связью в рамках стандарта 5G необходимо концентрировать энергию излучения в определенном направлении (там где находятся пользователи).

«Мы разработали прототип управляемой антенны 5G, которая в отличие от широко распространенных аналогов способна формировать несколько лучей и таким образом увеличить пропускную способность канала связи. Кроме того, электронное управление направлением лучей в зависимости от расположения приемных устройств обеспечивает наилучшее покрытие и качество связи». – Доцент кафедры микрорадиоэлектроники и технологии радиоаппаратуры (МИТ) СПбГЭТУ «ЛЭТИ» Павел Анатольевич Туральчук

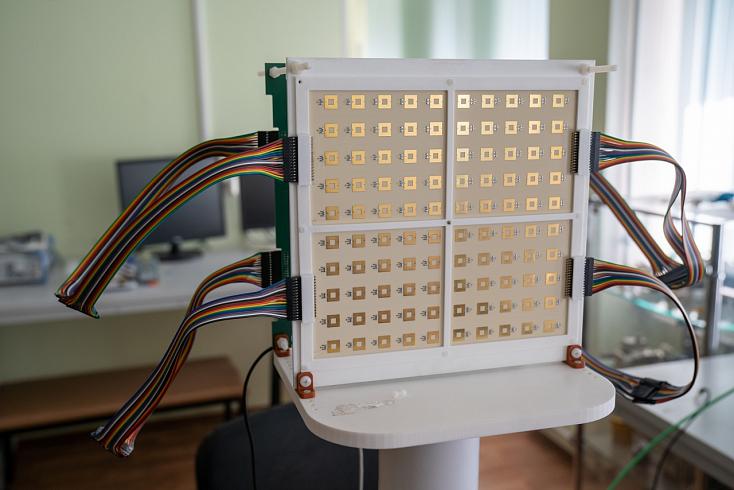

Прототип антенны состоит из трех основных элементов. Первый – это подрешетка излучателей. Она подключается к многоканальному приемопередатчику, который соответственно, передает и принимает радиосигналы. В свою очередь они попадают на второй элемент – проходную антенную решетку, представляющую собой массив из 100 антенных элементов (в форме квадрата 10 на 10 ячеек), который формирует сфокусированные лучи в заданных направлениях.

Управление направлением излучения осуществляется с помощью встроенных в антенную решетку полупроводниковых диодов, которые изменяют свои состояния в зависимости от приложенного управляющего сигнала. Набор управляющих сигналов задаётся с помощью специальной платы управления. Большинство элементов антенны собраны из отечественных или коммерчески доступных компонентов.

«В настоящее время инженерное сообщество рассматривает и реализует различные подходы к исполнению антенных систем в диапазоне FR2 стандарта 5G - от полностью цифровых, до аналоговых. Мы идём по пути гибридного решения, где управление лучами обеспечивается в аналоговой форме и в тоже время с использованием многоканальных цифровых приемопередатчиков для обеспечения пространственного разделения лучей. Такой подход позволяет получить выигрыш в энергоэффективности и стоимости решения по сравнению с полностью цифровым диаграммообразованием, а также расширенных функциональностей по сравнению с антенными без электронного управления (например, по сравнению с обычной “тарелкой”)», – поясняет Павел Анатольевич Туральчук.

Сейчас ученые приступают к проведению экспериментов по применению прототипа «умной» антенны. Разработки поддержаны грантом РНФ (№ 17-79-20374).

Проект по созданию антенны, адаптируемой к изменениям условий передачи данных, является частью работы ученых ЛЭТИ по созданию компонентов для телекоммуникационных систем стандарта 5G. Так, ранее исследователи разработали дешевую разборную антенну для обеспечения Арктических районов России спутниковой связью.
